پچ پنل چیست؟ کاربرد Patch Panel و انواع آن

پچ پنل Patch Panel یکی از تجهیزات پسیو شبکه است که برای اتصال، مرتب‌سازی و مدیریت کابل‌های شبکه استفاده می‌شود. در شبکه‌های کوچک شاید نبود آن در ابتدا مشکل بزرگی ایجاد نکند، اما وقتی تعداد کابل‌ها، اتاق‌ها، کاربران، سرورها، سوئیچ‌ها یا تجهیزات رک بیشتر می‌شود، نبود یک نقطه مرکزی برای مدیریت کابل‌ها می‌تواند عیب‌یابی و تغییرات شبکه را زمان‌بر کند.

در یک شبکه ساختاریافته، کابل‌هایی که از اتاق‌ها، پریزهای شبکه، دوربین‌ها، اکسس‌پوینت‌ها یا تجهیزات مختلف می‌آیند، به پشت پچ پنل متصل می‌شوند. سپس از جلوی پچ پنل، با پچ کوردهای کوتاه، اتصال به سوئیچ، روتر، فایروال یا سایر تجهیزات شبکه برقرار می‌شود. به همین دلیل، پچ پنل مستقیما ترافیک شبکه را مدیریت نمی‌کند؛ نقش آن مدیریت فیزیکی اتصالات است.

اگر زیرساخت شما شامل رک، سوئیچ، سرور و کابل‌کشی متعدد است، مطالعه مقاله رک سرور چیست می‌تواند دید بهتری درباره جایگاه پچ پنل در چیدمان رک بدهد.

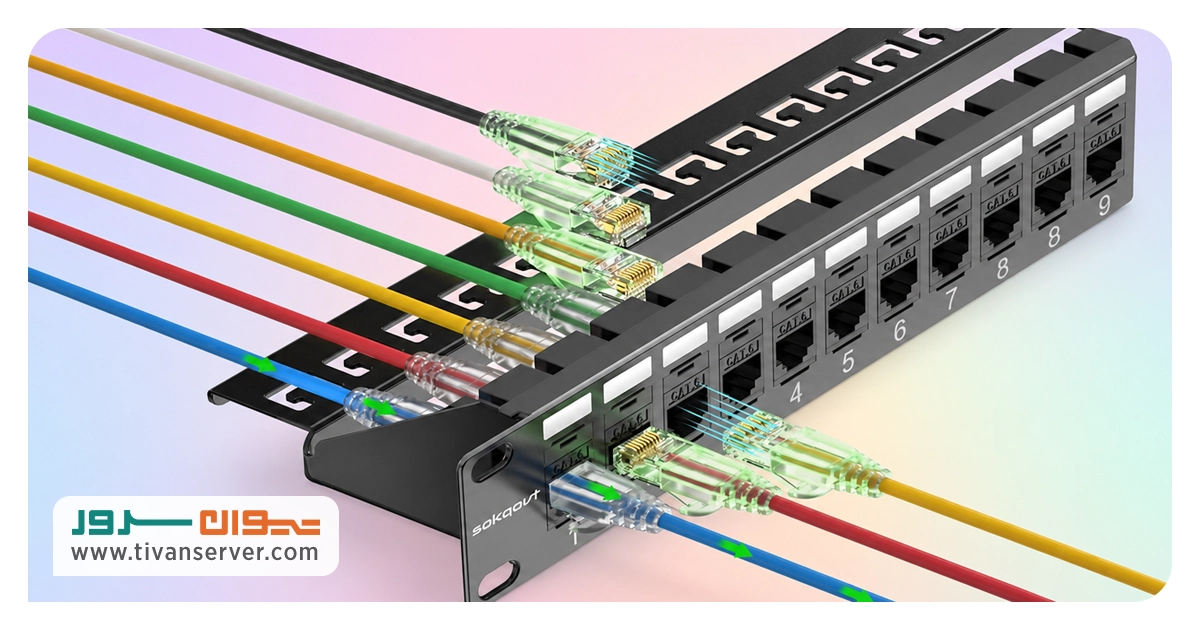

پچ پنل (Patch Panel) چیست؟

پچ پنل یا Patch Panel یک پنل سخت‌افزاری با تعدادی پورت است که کابل‌های شبکه را در یک نقطه متمرکز جمع می‌کند. این پورت‌ها می‌توانند برای کابل‌های مسی، فیبر نوری یا کواکسیال طراحی شده باشند. در شبکه‌های اترنت، رایج‌ترین نوع پچ پنل از پورت‌های RJ45 استفاده می‌کند و کابل‌های LAN به آن متصل می‌شوند.

پچ پنل داخل رک شبکه یا رک سرور نصب می‌شود و در نزدیکی سوئیچ قرار می‌گیرد. کابل‌های اصلی ساختمان یا مجموعه از پشت پچ پنل وارد می‌شوند و از جلوی آن، پچ کوردهای کوتاه به سوئیچ متصل می‌شوند. این ساختار باعث می‌شود کابل‌کشی ثابت ساختمان دست‌نخورده بماند و تغییرات روزمره فقط با جابه‌جایی پچ کوردهای کوتاه انجام شود.

به بیان ساده‌تر، پچ پنل نقطه‌ای است که کابل‌ها را منظم، قابل شناسایی و قابل مدیریت می‌کند.

کاربرد Patch Panel در شبکه چیست؟

کاربرد اصلی پچ پنل، مدیریت کابل‌ها و ساده‌تر کردن تغییرات فیزیکی شبکه است. در یک دفتر، سازمان یا دیتاسنتر، ممکن است ده‌ها کابل از بخش‌های مختلف وارد رک شوند. اگر همه این کابل‌ها مستقیم به سوئیچ وصل شوند، پیدا کردن یک کابل خاص، جابه‌جایی یک کاربر یا عیب‌یابی یک پورت سخت‌تر می‌شود.

پچ پنل در این شرایط چند کار مهم انجام می‌دهد:

اول، کابل‌ها را در یک نقطه مرکزی جمع می‌کند. این موضوع باعث می‌شود هر مسیر کابل مشخص باشد و بتوان آن را برچسب‌گذاری کرد.

دوم، تغییرات شبکه را ساده‌تر می‌کند. اگر لازم باشد یک کاربر، دوربین، اکسس‌پوینت یا تجهیز دیگر به پورت دیگری وصل شود، کافی است پچ کورد مربوط به همان پورت در رک جابه‌جا شود.

سوم، عیب‌یابی را سریع‌تر می‌کند. وقتی پورت‌ها شماره‌گذاری و مستندسازی شده باشند، تشخیص اینکه هر کابل به کدام اتاق، دستگاه یا ناحیه متصل است راحت‌تر انجام می‌شود.

چهارم، فشار مکانیکی روی پورت‌های سوئیچ را کاهش می‌دهد. کابل‌های ثابت و بلند ساختمان به پشت پچ پنل متصل می‌شوند و ارتباط با سوئیچ از طریق پچ کوردهای کوتاه انجام می‌شود.

در زیرساخت‌هایی که چند سرور، سوئیچ و تجهیزات ذخیره‌سازی دارند، نظم کابل‌کشی فقط موضوع ظاهری نیست؛ روی نگهداری و عیب‌یابی هم اثر می‌گذارد. برای آشنایی با نقش سرور در چنین زیرساختی، مقاله سرور HP چیست پیشنهاد می‌شود.

پچ پنل چگونه کار می‌کند؟

پچ پنل از نظر عملکرد، دستگاه پیچیده‌ای نیست. این قطعه نه برق مصرف می‌کند، نه بسته‌های داده را پردازش می‌کند و نه مسیر ترافیک شبکه را انتخاب می‌کند. پچ پنل فقط یک نقطه اتصال فیزیکی بین کابل‌های ورودی و تجهیزات شبکه ایجاد می‌کند.

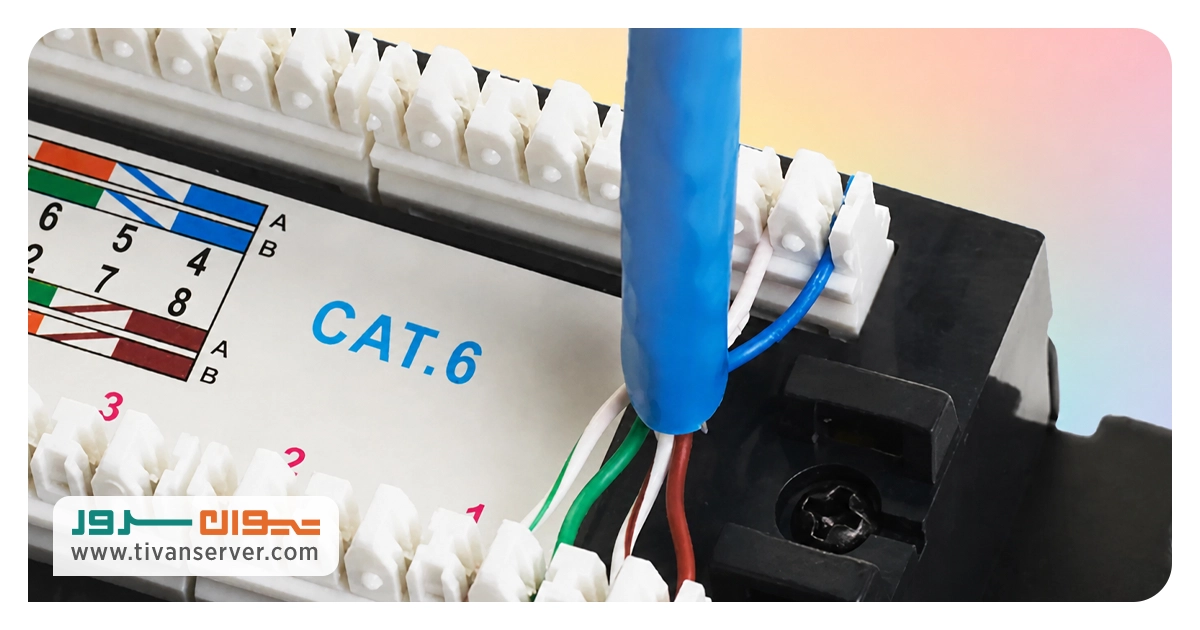

در پشت پچ پنل، کابل‌هایی که از بخش‌های مختلف ساختمان آمده‌اند ترمینیت یا پانچ می‌شوند. در جلوی پچ پنل، هر پورت با یک پچ کورد کوتاه به پورت سوئیچ یا تجهیز دیگر وصل می‌شود. به این ترتیب، کابل‌کشی ثابت ساختمان در پشت پنل باقی می‌ماند و تغییرات شبکه از جلوی پنل انجام می‌شود.

در پچ پنل‌های اترنت، باید استاندارد سیم‌بندی T568A یا T568B رعایت شود. هر دو استاندارد قابل استفاده هستند، اما نکته مهم این است که در کل مسیر کابل‌کشی، یک استاندارد به‌صورت یکسان اجرا شود.

اجزای اصلی Patch Panel

پچ پنل بسته به نوع و کاربرد، ممکن است ساختار متفاوتی داشته باشد؛ اما در بیشتر مدل‌ها چند بخش اصلی دیده می‌شود.

پورت‌های اتصال

پورت‌ها در جلوی پچ پنل قرار دارند و محل اتصال پچ کوردها هستند. در پچ پنل‌های مسی، رایج‌ترین نوع پورت RJ45 است. در مدل‌های فیبر نوری، کانکتورهایی مانند LC، SC، ST، FC یا MTP/MPO استفاده می‌شود.

بخش اتصال پشت پنل

کابل‌های ورودی شبکه به پشت پچ پنل متصل می‌شوند. در پچ پنل‌های مسی، این اتصال از نوع Punch Down است. در پچ پنل‌های فیبر نوری، پنل آداپتور، سینی فیوژن یا ماژول‌های مخصوص فیبر استفاده می‌شود.

پچ کورد

پچ کورد کابل کوتاهی است که از جلوی پچ پنل به سوئیچ، روتر، فایروال یا دستگاه دیگر وصل می‌شود. استفاده از پچ کورد کوتاه باعث می‌شود جلوی رک مرتب‌تر باشد و تغییر اتصال‌ها راحت‌تر انجام شود.

برچسب‌گذاری و شماره‌گذاری

برچسب‌گذاری پورت‌ها یکی از مهم‌ترین مزیت‌های پچ پنل است. وقتی هر پورت به اتاق، میز، دوربین، اکسس‌پوینت یا تجهیز مشخصی نسبت داده شود، پیدا کردن مسیر کابل در زمان عیب‌یابی ساده‌تر خواهد بود.

بدنه و قابلیت نصب در رک

بیشتر پچ پنل‌ها برای نصب در رک استاندارد طراحی می‌شوند. مدل‌های رک‌مونت در رک‌های 19 اینچی نصب می‌شوند و در کنار سوئیچ، کابل منیجر و سایر تجهیزات شبکه قرار می‌گیرند.

انواع پچ پنل

پچ پنل‌ها را می‌توان بر اساس نوع کابل، ساختار، تعداد پورت، نوع کانکتور و نحوه نصب دسته‌بندی کرد. سه گروه اصلی پچ پنل شامل پچ پنل اترنت، فیبر نوری و کواکسیال است.

پچ پنل اترنت یا پچ پنل مسی

پچ پنل اترنت برای کابل‌های شبکه زوج‌تابیده مانند Cat5e، Cat6، Cat6A، Cat7 و Cat8 استفاده می‌شود. این نوع پچ پنل در شبکه‌های LAN، اتاق سرور، رک شبکه و دفاتر سازمانی کاربرد زیادی دارد.

پچ پنل‌های اترنت با پورت RJ45 عرضه می‌شوند و برای اتصال کابل‌های شبکه به سوئیچ استفاده می‌شوند. انتخاب آن‌ها باید با نوع کابل شبکه هماهنگ باشد. برای نمونه، وقتی کابل‌کشی با Cat6A انجام شده، بهتر است پچ پنل، کیستون و پچ کورد نیز با همان سطح سازگار باشند.

تفاوت پچ پنل UTP و STP یا SFTP

پچ پنل‌های مسی از نظر شیلد به دو گروه کلی تقسیم می‌شوند: بدون شیلد و شیلددار.

پچ پنل UTP برای محیط‌های معمول اداری و شبکه‌هایی مناسب است که سطح تداخل الکترومغناطیسی در آن‌ها بالا نیست. این مدل اقتصادی‌تر است.

پچ پنل STP یا SFTP برای محیط‌هایی استفاده می‌شود که احتمال نویز و تداخل الکترومغناطیسی بیشتر است. در این مدل‌ها، شیلد کابل و پچ پنل باید به‌درستی اجرا شوند تا محافظت در برابر نویز مؤثر باشد.

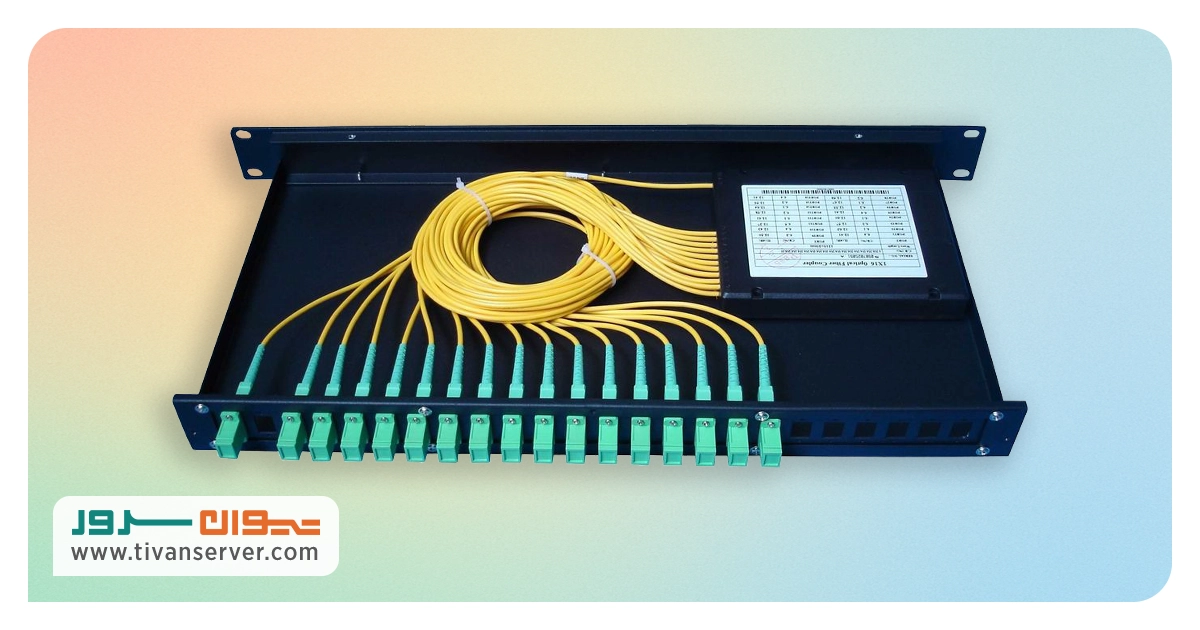

پچ پنل فیبر نوری

پچ پنل فیبر نوری برای مدیریت و توزیع کابل‌های فیبر نوری استفاده می‌شود. این مدل با نام ODF یا Optical Distribution Frame هم شناخته می‌شود. پچ پنل فیبر نوری در شبکه‌هایی کاربرد دارد که انتقال داده از طریق تارهای نوری انجام می‌شود.

این نوع پچ پنل می‌تواند برای فیبر نوری سینگل‌مود و مالتی‌مود استفاده شود. نوع کانکتور آن نیز بسته به طراحی شبکه ممکن است LC، SC، ST، FC، MT-RJ یا MTP/MPO باشد.

پچ پنل‌های فیبر نوری از نظر نصب در دو مدل رک‌مونت و دیواری عرضه می‌شوند. مدل رک‌مونت داخل رک نصب می‌شود و برای اتاق سرور یا دیتاسنتر مناسب است. مدل دیواری برای فضاهایی کاربرد دارد که رک وجود ندارد یا فضای نصب محدود است.

پچ پنل کواکسیال

پچ پنل کواکسیال برای مدیریت کابل‌های کواکسیال استفاده می‌شود. این نوع بیشتر در سیستم‌های صوتی و تصویری، تلویزیون، دوربین مداربسته و برخی نصب‌های AV کاربرد دارد. Patch Panel کواکسیال در شبکه‌های کامپیوتری رایج‌تر از مدل‌های اترنت و فیبر نوری نیست، اما در محیط‌هایی که کابل‌های کواکسیال زیادی وجود دارد، مدیریت کابل‌ها را ساده‌تر می‌کند.

پچ پنل Loaded و Unloaded چیست؟

پچ پنل Loaded یا از پیش بارگذاری‌شده، مدلی است که کانکتورها یا کیستون‌های موردنیاز از قبل روی آن نصب شده‌اند. این مدل نصب سریع‌تری دارد و برای پروژه‌هایی مناسب است که نوع کابل و کانکتور از ابتدا مشخص است.

پچ پنل Unloaded یا Blank Keystone، پورت‌های خالی دارد و کاربر می‌تواند بسته به نیاز، کیستون‌های مختلف روی آن نصب کند. این مدل انعطاف‌پذیری بیشتری دارد؛ چون می‌توان نوع پورت‌ها را متناسب با کابل‌کشی و تجهیزات انتخاب کرد.

پچ پنل ثابت و ماژولار

در پچ پنل ثابت، نوع کانکتورها از قبل مشخص است و امکان تغییر آن‌ها محدود است. در پچ پنل ماژولار، می‌توان کانکتورها یا کیستون‌ها را بسته به نیاز تعویض کرد. مدل ماژولار برای محیط‌هایی مناسب است که احتمال تغییر نوع کابل، توسعه شبکه یا ترکیب کابل مسی و فیبر نوری وجود دارد.

تفاوت پچ پنل و سوئیچ چیست؟

پچ پنل و سوئیچ ممکن است در رک شبیه هم به نظر برسند، چون هر دو ردیفی از پورت‌ها دارند؛ اما نقش آن‌ها کاملا متفاوت است.

پچ پنل یک تجهیز پسیو است. برق مصرف نمی‌کند، داده را پردازش نمی‌کند و تصمیم نمی‌گیرد ترافیک شبکه به کجا برود. وظیفه آن پایان‌دهی، نظم‌دهی و مدیریت فیزیکی کابل‌هاست.

سوئیچ یک تجهیز اکتیو است. برق نیاز دارد، دستگاه‌های شبکه را به هم متصل می‌کند و داده‌ها را بین پورت‌ها منتقل می‌کند. در واقع سوئیچ ارتباط شبکه را برقرار می‌کند، اما پچ پنل مسیرهای فیزیکی کابل را مرتب و قابل مدیریت نگه می‌دارد.

مورد مقایسه	پچ پنل	سوئیچ
نوع تجهیز	پسیو	اکتیو
نیاز به برق	ندارد	دارد
وظیفه اصلی	مدیریت و نظم‌دهی کابل‌ها	انتقال داده بین دستگاه‌ها
محل استفاده	رک، اتاق سرور، اتاق کابل‌کشی	رک، شبکه LAN، دیتاسنتر
نقش در ترافیک شبکه	پردازش یا مسیریابی ندارد	ترافیک را بین پورت‌ها منتقل می‌کند
کاربرد اصلی	برچسب‌گذاری، عیب‌یابی، تغییر آسان اتصال‌ها	اتصال کاربران، سرورها، پرینترها، دوربین‌ها و سایر تجهیزات

بنابراین پچ پنل جایگزین سوئیچ نیست و سوئیچ هم نقش پچ پنل را کامل انجام نمی‌دهد. در یک رک حرفه‌ای، هر دو کنار هم استفاده می‌شوند.

آیا Patch Panel سرعت شبکه را کم می‌کند؟

پچ پنل به‌خودی‌خود سرعت شبکه را کم نمی‌کند. کیفیت کابل، طول کابل، نوع کابل، استاندارد نصب، کیفیت پانچ یا ترمینیشن و هماهنگی تجهیزات با رده کابل، عوامل مهم‌تری در عملکرد شبکه هستند.

اگر کابل‌کشی با کیفیت مناسب انجام شود و پچ پنل با نوع کابل هماهنگ باشد، وجود پچ پنل نباید باعث افت محسوس عملکرد شود. اما اگر ترمینیشن اشتباه باشد، کابل آسیب دیده باشد یا رده کابل و پچ پنل با هم هماهنگ نباشند، کیفیت لینک می‌تواند تحت تأثیر قرار بگیرد.

در عیب‌یابی عملکرد شبکه، نباید فقط به سرور یا سوئیچ نگاه کرد. گاهی مشکل در کابل، پورت، ترمینیشن یا مسیر فیزیکی ارتباط است. برای بررسی گلوگاه‌های سمت سرور، مقاله دلایل کند شدن سرور اچ پی می‌تواند مکمل خوبی باشد.

چه زمانی به پچ پنل نیاز داریم؟

استفاده از پچ پنل در هر شبکه‌ای اجباری نیست، اما در شبکه‌های دائمی و قابل توسعه توصیه می‌شود. هرچه تعداد کابل‌ها بیشتر شود، ارزش پچ پنل بیشتر مشخص می‌شود.

پچ پنل زمانی کاربردی‌تر است که:

• تعداد کابل‌های شبکه زیاد باشد؛
• تجهیزات داخل رک نصب شده باشند؛
• کابل‌کشی از چند اتاق یا چند طبقه وارد یک نقطه مرکزی شود؛
• نیاز به برچسب‌گذاری و مستندسازی پورت‌ها وجود داشته باشد؛
• در آینده احتمال اضافه شدن کاربر، دوربین، اکسس‌پوینت یا سرور وجود داشته باشد؛
• تیم فنی بخواهد تغییرات شبکه را بدون دست‌زدن به کابل‌کشی ثابت انجام دهد.

در شبکه‌هایی که فقط چند دستگاه موقت به یک سوئیچ متصل هستند، ممکن است استفاده از پچ پنل ضروری نباشد. اما در دفاتر، شرکت‌ها، دیتاسنترها و اتاق‌های سرور، پچ پنل بخش مهمی از کابل‌کشی ساختاریافته است.

پچ پنل چند پورت دارد؟

پچ پنل‌ها با تعداد پورت‌های مختلف عرضه می‌شوند. مدل‌های 12، 24، 48 و 96 پورت رایج هستند. در رک‌های اداری و سازمانی، پچ پنل 24 پورت و 48 پورت کاربرد زیادی دارد.

انتخاب تعداد پورت باید بر اساس تعداد نقاط شبکه، ظرفیت فعلی، نیاز آینده و فضای رک انجام شود. بهتر است ظرفیت پچ پنل فقط بر اساس تعداد کابل‌های امروز انتخاب نشود؛ چون با توسعه شبکه، اضافه شدن پورت‌های جدید هزینه و زمان بیشتری ایجاد می‌کند.

اتصال Patch Panel به سوئیچ چگونه انجام می‌شود؟

اتصال پچ پنل به سوئیچ با پچ کورد کوتاه انجام می‌شود. کابل‌های ثابت شبکه از پشت پچ پنل پانچ یا ترمینیت می‌شوند. سپس از جلوی پچ پنل، هر پورتی که باید فعال شود با یک پچ کورد به پورت سوئیچ وصل می‌شود.

• ابتدا کابل‌های ورودی شبکه به پشت پچ پنل متصل می‌شوند.
• سپس پورت‌ها بر اساس محل یا دستگاه مقصد شماره‌گذاری می‌شوند.
• بعد پورت‌های موردنیاز با پچ کورد به سوئیچ وصل می‌شوند.
• در پایان، اتصال‌ها تست و مستندسازی می‌شوند.

اگر شبکه شما روی سرورهای HPE اجرا می‌شود، نگهداری درست زیرساخت فقط به کابل‌کشی محدود نیست. به‌روزرسانی Firmware و اجزای سرور هم در پایداری زیرساخت نقش دارد. پیشنهاد می‌کنیم مقاله SPP چیست را بخوانید.

مزایای استفاده از پچ پنل

پچ پنل چند مزیت عملی برای شبکه ایجاد می‌کند.

• نظم کابل‌ها بیشتر می‌شود و رک ظاهر قابل مدیریت‌تری پیدا می‌کند.
• تغییرات شبکه سریع‌تر انجام می‌شود، چون برای جابه‌جایی اتصال‌ها نیازی به تغییر کابل‌کشی ثابت نیست.
• عیب‌یابی ساده‌تر می‌شود، چون هر پورت قابل شناسایی و برچسب‌گذاری است.
• فشار روی پورت‌های سوئیچ کمتر می‌شود، چون کابل‌های ثابت ساختمان مستقیم به سوئیچ متصل نمی‌شوند.
• توسعه شبکه راحت‌تر انجام می‌شود، چون اضافه کردن نقاط جدید در ساختار کابل‌کشی منظم، قابل کنترل‌تر است.
• مستندسازی شبکه دقیق‌تر می‌شود و تیم فنی می‌تواند مسیر هر اتصال را بهتر دنبال کند.

آیا پچ پنل برای شبکه کوچک لازم است؟

در یک شبکه خیلی کوچک و موقت، ممکن است اتصال مستقیم کابل‌ها به سوئیچ کافی باشد. اما اگر شبکه دائمی است، داخل رک قرار دارد یا احتمال توسعه در آینده وجود دارد، استفاده از پچ پنل انتخاب منظم‌تری است.

حتی در شبکه‌های کوچک، اگر کابل‌ها از اتاق‌های مختلف وارد رک شوند، پچ پنل کمک می‌کند مسیر هر کابل مشخص بماند و در آینده تغییرات با دردسر کمتری انجام شود.

جمع‌بندی

پچ پنل یک تجهیز پسیو برای مدیریت فیزیکی کابل‌های شبکه است. این قطعه داده را پردازش نمی‌کند و جایگزین سوئیچ نیست، اما در کنار سوئیچ باعث می‌شود کابل‌کشی شبکه منظم‌تر، قابل شناسایی‌تر و قابل نگهداری‌تر باشد.

در شبکه‌های سازمانی، اتاق سرور، دیتاسنتر و رک‌های حرفه‌ای، پچ پنل نقش مهمی در کابل‌کشی ساختاریافته دارد. انتخاب درست آن باید بر اساس نوع کابل، تعداد پورت، رده کابل، شیلددار یا بدون شیلد بودن، نوع نصب و نیاز آینده شبکه انجام شود.

اگر شبکه فقط چند اتصال ساده دارد، شاید نبود پچ پنل در ابتدا مشکل بزرگی ایجاد نکند. اما در زیرساختی که قرار است توسعه پیدا کند، کاربران جابه‌جا شوند، سرورها و تجهیزات جدید اضافه شوند یا عیب‌یابی سریع اهمیت داشته باشد، پچ پنل یکی از اجزای مهم رک و کابل‌کشی شبکه است.

سوالات متداول درباره پچ پنل

پچ پنل چیست؟

پچ پنل قطعه‌ای پسیو در شبکه است که چندین پورت برای اتصال و مدیریت کابل‌ها دارد. کابل‌های ورودی شبکه به آن متصل می‌شوند و از طریق پچ کورد به سوئیچ یا سایر تجهیزات شبکه وصل می‌شوند.

Patch Panel چه کاربردی دارد؟

کاربرد پچ پنل، نظم‌دهی کابل‌ها، برچسب‌گذاری پورت‌ها، ساده‌تر کردن عیب‌یابی و آسان‌تر کردن تغییرات شبکه است.

تفاوت پچ پنل و سوئیچ چیست؟

پچ پنل کابل‌ها را مدیریت می‌کند و داده را پردازش نمی‌کند. سوئیچ دستگاهی اکتیو است که داده‌ها را بین تجهیزات شبکه منتقل می‌کند.

Patch Panel چند پورت دارد؟

پچ پنل‌ها در مدل‌های 12، 24، 48 و 96 پورت عرضه می‌شوند. انتخاب تعداد پورت به اندازه شبکه و برنامه توسعه آینده بستگی دارد.
