هیت سینک چیست و چرا یکی از مهمترین قطعات در سرورها و سیستمهای پردازشی به شمار میآید؟ هر سرور در حین پردازش دادهها، بهویژه در بارهای کاری سنگین، مقدار قابلتوجهی گرما تولید میکند. اگر این گرما بهدرستی مدیریت و دفع نشود، دمای قطعات حیاتی مانند پردازنده افزایش مییابد و نتیجه آن میتواند افت عملکرد، ناپایداری سیستم یا حتی خاموشی ناگهانی سرور باشد. هیتسینک دقیقاً برای جلوگیری از همین اتفاق طراحی شده است.
در این مقاله از مجله اینترنتی تیوان سرور، بهصورت جامع و تخصصی بررسی میکنیم که هیتسینک چیست، چگونه کار میکند، از چه اجزایی تشکیل شده و چرا انتخاب صحیح آن نقش مستقیمی در عملکرد پایدار و بلندمدت سرورها دارد. اگر به دنبال درک دقیقتری از سیستم خنکسازی سرور و اهمیت هیتسینک در زیرساختهای حرفهای هستید، این راهنما میتواند دید روشنی در اختیار شما قرار دهد.

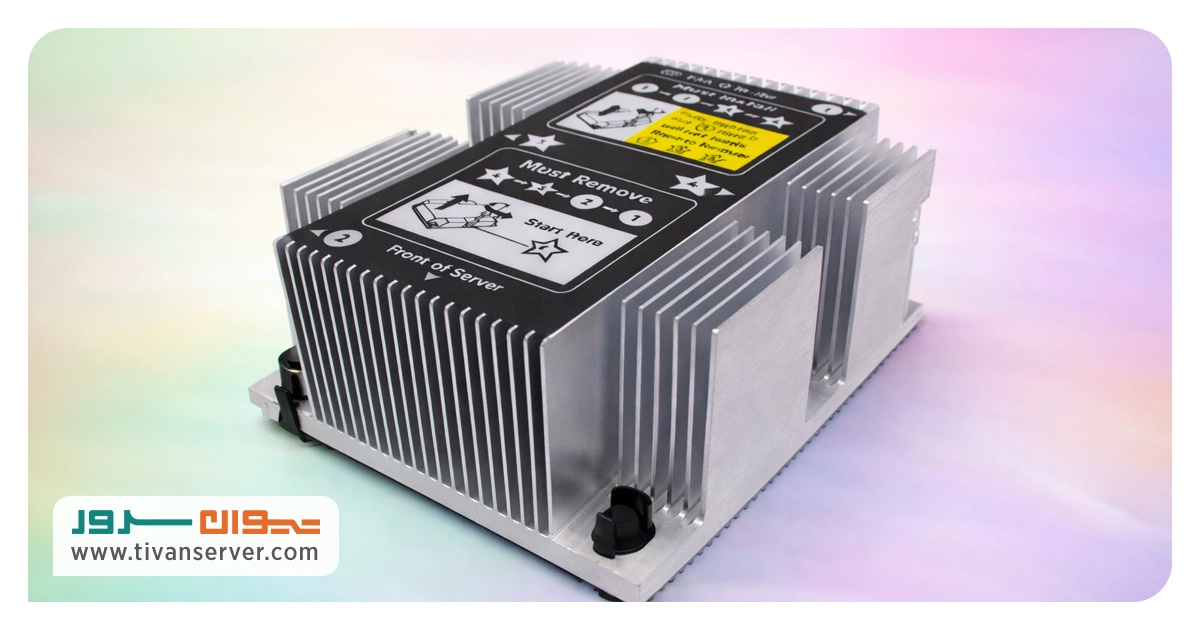

هیت سینک چیست؟
هیت سینک (Heat Sink) قطعهای فلزی است که روی اجزای تولیدکننده حرارت مانند پردازنده مرکزی (CPU)، پردازنده گرافیکی (GPU) یا سایر چیپستهای سرور نصب میشود و وظیفه اصلی آن جذب، انتقال و دفع گرمای تولیدشده توسط این قطعات به محیط اطراف است. هدف از استفاده از هیتسینک، حفظ دمای قطعات در محدودهای ایمن و بهینه برای عملکرد پایدار سیستم است.
هیتسینکها معمولا از فلزاتی با رسانایی حرارتی بالا مانند آلومینیوم یا مس ساخته میشوند و دارای ساختاری متشکل از یک صفحه پایه و مجموعهای از پرهها هستند. این پرهها با افزایش سطح تماس با هوا، امکان دفع مؤثرتر گرما را فراهم میکنند. در سرورها، این فرآیند اغلب با کمک فنها تکمیل میشود تا جریان هوا از میان پرهها عبور کرده و گرما سریعتر از داخل شاسی خارج شود.
هیتسینک را میتوان یکی از پایههای اصلی پایداری سرور دانست؛ قطعهای که بدون آن، حتی قدرتمندترین پردازندهها نیز نمیتوانند عملکرد قابلاعتماد و مداومی داشته باشند.
هیت سینک چگونه کار میکند؟
برای درک عملکرد هیت سینک، ابتدا باید بدانیم که گرما چگونه در یک سیستم پردازشی تولید و منتقل میشود. پردازندهها هنگام انجام محاسبات، انرژی الکتریکی را به گرما تبدیل میکنند. اگر این گرما از سطح پردازنده سرور دور نشود، بهسرعت دمای آن افزایش مییابد و عملکرد سیستم را تحت تأثیر قرار میدهد. هیت سینک دقیقا برای مدیریت همین فرآیند طراحی شده است.
عملکرد هیت سینک را میتوان در چهار مرحله اصلی توضیح داد:
۱. تولید گرما توسط منبع
پردازنده مرکزی (CPU)، پردازنده گرافیکی (GPU) یا سایر چیپستها در حین کار، گرما تولید میکنند. این گرما باید از سطح قطعه دور شود تا سیستم بتواند به فعالیت پایدار خود ادامه دهد.
۲. انتقال گرما از منبع به هیت سینک
در این مرحله، گرما از سطح پردازنده به صفحه پایه هیت سینک منتقل میشود. این انتقال از طریق رسانش حرارتی انجام میگیرد و به جنس هیت سینک وابستگی مستقیم دارد. به همین دلیل، فلزاتی مانند آلومینیوم و مس که رسانایی حرارتی بالایی دارند، در ساخت هیتسینک استفاده میشوند.
برای افزایش بازده این انتقال، از خمیر حرارتی بین پردازنده و هیتسینک استفاده میشود تا فاصلههای میکروسکوپی میان دو سطح از بین برود و تماس حرارتی به حداکثر برسد.
۳. توزیع گرما در ساختار هیت سینک
پس از ورود گرما به هیتسینک، حرارت در سراسر بدنه و پرههای آن پخش میشود. گرما بهصورت طبیعی از نواحی با دمای بالاتر به سمت نواحی خنکتر حرکت میکند؛ به همین دلیل، بخش نزدیک به پردازنده گرمتر و نوک پرهها خنکتر است.
۴. پخش گرما به محیط اطراف
در مرحله نهایی، گرمای توزیعشده در پرهها به کمک جریان هوا به محیط اطراف منتقل میشود. این جریان هوا میتواند بهصورت طبیعی یا با کمک فنهای سرور ایجاد شود. هرچه سطح پرهها بزرگتر و جریان هوا مؤثرتر باشد، دفع حرارت سریعتر و کارآمدتر انجام میشود.
در سرورها، این مرحله اهمیت ویژهای دارد؛ زیرا تراکم قطعات و بار کاری بالا، نیازمند خنکسازی دقیق و پیوسته است.
اجزای تشکیلدهنده هیت سینک
هیتسینک اگرچه در ظاهر قطعهای ساده به نظر میرسد، اما از چند بخش کلیدی تشکیل شده است که هرکدام نقش مستقیمی در عملکرد حرارتی آن دارند. شناخت این اجزا کمک میکند تا هنگام انتخاب یا بررسی هیتسینک سرور، بتوان عملکرد واقعی آن را بهتر ارزیابی کرد.
صفحه پایه (Base Plate)
صفحه پایه، بخش اصلی هیتسینک است که مستقیما با سطح پردازنده در تماس قرار میگیرد. این قسمت وظیفه دریافت گرمای تولیدشده توسط پردازنده را بر عهده دارد و نقطه شروع فرآیند انتقال حرارت محسوب میشود.
هرچه سطح صفحه پایه صافتر، صیقلیتر و از جنسی با رسانایی حرارتی بالاتر باشد، انتقال گرما با راندمان بیشتری انجام میشود. به همین دلیل، در بسیاری از هیتسینکهای سروری از پایههای مسی یا ترکیبی استفاده میشود.
پرهها (Fins)
پرهها مهمترین عامل در دفع گرما به محیط اطراف هستند. این بخشها با افزایش سطح تماس هیتسینک با هوا، امکان انتقال حرارت را به شکل مؤثرتری فراهم میکنند.
طراحی، ضخامت، فاصله و تعداد پرهها تأثیر مستقیمی بر عملکرد هیتسینک دارد. در سرورها، پرهها معمولاً بهگونهای طراحی میشوند که با جریان هوای تولیدشده توسط فنها هماهنگ باشند و گرما را سریعتر از داخل شاسی خارج کنند.
خمیر حرارتی (Thermal Paste)
خمیر حرارتی مادهای رسانا است که بین صفحه پایه هیتسینک و سطح پردازنده قرار میگیرد. هدف از استفاده از خمیر حرارتی، پر کردن فاصلههای بسیار ریز و نامرئی میان دو سطح است تا تماس حرارتی به حداکثر برسد.
بدون خمیر حرارتی مناسب، حتی بهترین هیتسینک نیز نمیتواند عملکرد مطلوبی داشته باشد؛ زیرا هوا که رسانای ضعیفی برای گرما است، مانع انتقال مؤثر حرارت میشود.
فن یا جریاندهنده هوا (در هیت سینکهای فعال)
در هیت سینکهای فعال، یک فن یا دمنده هوا وظیفه ایجاد جریان هوای اجباری را بر عهده دارد. این جریان هوا گرمای جذبشده توسط پرهها را به بیرون هدایت میکند و سرعت خنکسازی را بهطور قابلتوجهی افزایش میدهد.
در سرورها، این فنها معمولاً بخشی از سیستم خنکسازی کلی شاسی هستند و بهصورت هماهنگ با سایر فنهای سرور عمل میکنند.
لولههای انتقال حرارت (Heat Pipe) در مدلهای پیشرفته
در برخی هیت سینکهای پیشرفته و High-Performance، از لولههای انتقال حرارت استفاده میشود. این لولهها گرما را با سرعت بالاتری از صفحه پایه به پرهها منتقل میکنند و برای پردازندههایی با توان حرارتی بالا بسیار مؤثر هستند.
استفاده از این ساختار باعث میشود هیتسینک بتواند حجم بیشتری از گرما را در مدتزمان کوتاهتری دفع کند.
هیت سینک از چه جنسی ساخته میشود؟
جنس هیتسینک نقش مستقیمی در میزان انتقال و دفع حرارت دارد. بر اساس منابع فنی، هیتسینکها معمولا از آلومینیوم، مس یا ترکیبی از این دو ساخته میشوند. در جدول زیر، تفاوت این گزینهها بهصورت مقایسهای آورده شده است:
| نوع هیت سینک | ویژگیهای اصلی | مزایا | محدودیتها | کاربرد رایج در سرورها |
|---|---|---|---|---|
| هیت سینک آلومینیومی | ساختهشده از آلومینیوم با پرههای سبک | وزن کم، قیمت اقتصادی، طراحی ساده | رسانایی حرارتی کمتر نسبت به مس | سرورهای استاندارد با بار کاری متوسط |
| هیت سینک مسی | ساختهشده از مس با رسانایی حرارتی بالا | انتقال سریعتر گرما، مناسب پردازندههای پرقدرت | وزن بیشتر، هزینه بالاتر | سرورهای High-Performance و پردازندههای با TDP بالا |
| هیت سینک ترکیبی (پایه مسی + پره آلومینیومی) | ترکیب دو فلز در یک ساختار | تعادل بین عملکرد حرارتی، وزن و هزینه | پیچیدگی طراحی بیشتر | رایجترین انتخاب در سرورهای حرفهای و دیتاسنتری |
انواع هیت سینک
همه هیتسینکها عملکرد یکسانی ندارند و بسته به نوع طراحی و روش دفع حرارت، در چند دسته اصلی قرار میگیرند. شناخت انواع هیتسینک به شما کمک میکند متناسب با شرایط کاری سرور، گزینهای را انتخاب کنید که هم از نظر عملکرد و هم از نظر هزینه منطقی باشد. بهطور کلی، هیتسینکها به سه نوع غیرفعال، فعال و هیبریدی تقسیم میشوند.
هیت سینک غیرفعال (Passive Heat Sink)
هیتسینکهای غیرفعال سادهترین نوع هیتسینک هستند و هیچ قطعه متحرکی ندارند. در این مدلها، دفع گرما تنها از طریق جریان طبیعی هوا انجام میشود؛ یعنی هوای گرم بهصورت طبیعی از اطراف هیتسینک دور میشود و هوای خنکتر جای آن را میگیرد.
این نوع هیتسینکها بیصدا، کماستهلاک و بادوام هستند، اما توان خنکسازی آنها محدود است. به همین دلیل، بیشتر در سیستمهای کممصرف یا محیطهایی با تهویه مناسب استفاده میشوند و برای سرورهایی که تحت بار کاری سنگین قرار دارند، گزینه ایدهآلی محسوب نمیشوند.
هیت سینک فعال (Active Heat Sink)
هیت سینکهای فعال به یک فن یا دمنده هوا مجهز هستند. این فن با ایجاد جریان هوای اجباری، گرمای جذبشده توسط پرههای هیتسینک را سریعتر به بیرون هدایت میکند و باعث میشود دمای پردازنده در محدوده ایمن باقی بماند.
بیشتر سرورها و سیستمهای پردازشی حرفهای از این نوع هیتسینک استفاده میکنند؛ زیرا هیتسینکهای فعال توانایی بالایی در مدیریت گرمای تولیدشده توسط پردازندههای قدرتمند دارند. در عمل، این مدلها برای محیطهای دیتاسنتری و کاربردهای ۲۴/۷، انتخابی رایج و قابل اعتماد هستند.
هیت سینک هیبریدی (Hybrid Heat Sink)
هیتسینکهای هیبریدی ترکیبی از دو مدل غیرفعال و فعال هستند. در این نوع طراحی، زمانی که دمای سیستم پایین است، هیتسینک بدون استفاده از فن و بهصورت غیرفعال عمل میکند. اما زمانی که دما افزایش مییابد، سیستم خنکسازی فعال وارد مدار میشود تا توان دفع حرارت افزایش پیدا کند.
این مدلها در سیستمهایی به کار میروند که نیاز به کنترل هوشمند دما دارند. اگرچه هیتسینکهای هیبریدی نسبت به دو نوع دیگر کمتر رایج هستند، اما میتوانند تعادلی مناسب میان عملکرد، مصرف انرژی و میزان نویز ایجاد کنند.
تفاوت هیت سینک معمولی با هیت سینک High-Performance
هیتسینک معمولی برای سرورهایی با بار کاری متوسط و پردازندههایی با توان حرارتی استاندارد طراحی شده است؛ در مقابل، هیتسینکهای High-Performance برای شرایطی به کار میروند که میزان تولید گرما بالاتر است، مانند استفاده از پردازندههای با TDP بالا یا اجرای پردازشهای سنگین و مداوم. به همین دلیل از مواد با رسانایی حرارتی بیشتر و طراحی پیشرفتهتری بهره میبرند.
تفاوت اصلی این دو نوع هیتسینک در توان دفع حرارت، سطح پایداری در بار کاری سنگین و کاربرد آنها در سناریوهای مختلف سروری خلاصه میشود، بهطوری که انتخاب میان آنها باید بر اساس نوع استفاده از سرور و سطح فشار کاری انجام گیرد.
انتخاب هیت سینک مناسب
هیتسینک یکی از حیاتیترین اجزای هر سرور محسوب میشود که نقش مستقیمی در کنترل دما، پایداری عملکرد و افزایش طول عمر قطعاتی مانند پردازنده دارد. انتخاب صحیح هیتسینک، متناسب با توان حرارتی پردازنده، نوع بار کاری و طراحی شاسی سرور، میتواند از بروز مشکلاتی مانند افت عملکرد، ناپایداری سیستم و خاموشیهای ناگهانی جلوگیری کند.
اگر قصد خرید هیت سینک سرور را دارید، توجه به سازگاری با مدل سرور، کیفیت ساخت و عملکرد حرارتی اهمیت بالایی دارد. در تیوان سرور، انواع هیتسینکهای سروری متناسب با مدلهای مختلف سرور و سناریوهای کاری گوناگون ارائه میشود و پیش از ارسال، از نظر سلامت و کارایی مورد بررسی قرار میگیرند تا کاربران بتوانند با اطمینان، گزینهای مناسب برای حفظ پایداری و عملکرد بلندمدت سرور خود انتخاب کنند.
