ریل کیت سرور چیست؟

ریل کیت سرور چیست؟ برای نصب سرور رک‌مونت داخل رک، فقط داشتن رک و سرور HP کافی نیست. شما به قطعه‌ای نیاز دارید که سرور را محکم، منظم و قابل‌دسترسی در جای درست نگه دارد. این قطعه همان ریل کیت سرور یا Rail Kit است.

ریل کیت ظاهر ساده‌ای دارد، اما در نصب ایمن سرور، نظم‌دهی رک و دسترسی راحت‌تر به تجهیزات نقش مهمی دارد. وقتی ریل مناسب را انتخاب می‌کنید، سرور راحت‌تر داخل رک قرار می‌گیرد و تیم فنی هم برای بررسی یا سرویس دستگاه دردسر کمتری دارد.

در این مقاله از مجله اینترنتی تیوان سرور با شما همراه می‌شویم تا به زبان ساده بررسی کنیم ریل کیت چیست، ریل سرور چه کاربردی دارد، چه انواعی از آن وجود دارد و قبل از انتخاب ریل مناسب باید به چه نکاتی توجه کنید. در ادامه، با مفاهیم پایه شروع می‌کنیم و مرحله‌به‌مرحله به سراغ انواع Rail kit، کاربردها و نکات مهم هنگام خرید ریل کیت سرور می‌رویم.

ریل کیت سرور چیست؟

ریل کیت سرور یا Server Rail Kit مجموعه‌ای از ریل‌های فلزی است که سرور را داخل رک نگه می‌دارد. تکنسین، این ریل‌ها را در دو طرف رک نصب می‌کند و سپس سرور را روی آن‌ها قرار می‌دهد یا داخل مسیر ریل حرکت می‌دهد.

به زبان ساده، ریل کیت همان مسیری است که سرور روی آن در رک قرار می‌گیرد. این قطعه کمک می‌کند سرور جای مشخصی داشته باشد، تکان نخورد و تیم فنی راحت‌تر به آن دسترسی پیدا کند.

این ریل‌ها سرور را در رک 19 اینچی نگه می‌دارند و به تیم فنی کمک می‌کنند سرور را منظم‌تر، ایمن‌تر و قابل‌دسترسی‌تر مدیریت کند.

در پاسخ کوتاه به سؤال ریل کیت چیست باید گفت:

ریل کیت یا Server Rack Rail Kit قطعه‌ای برای نصب سرور، تجهیزات شبکه و بعضی تجهیزات دیتاسنتری داخل رک است.

کاربرد ریل کیت سرور چیست؟

ریل کیت فقط سرور را در رک نگه نمی‌دارد. این قطعه روی نظم رک، دسترسی به سرور و حتی مدیریت کابل‌ها اثر می‌گذارد.

مهم‌ترین کاربردهای ریل کیت سرور عبارت‌اند از:

• نگهداری سرور در جای درست داخل رک
• کمک به نصب منظم تجهیزات
• ساده‌تر کردن دسترسی به سرور
• کاهش فشار فیزیکی روی سرور و رک
• کمک به مدیریت بهتر کابل‌ها
• ایجاد مسیر مشخص برای ورود و خروج سرور در مدل‌های کشویی

وقتی تیم فنی ریل مناسب انتخاب می‌کند، فرآیند نصب سرور ساده‌تر می‌شود. همچنین هنگام بررسی، سرویس یا جابه‌جایی سرور، کنترل بیشتری روی دستگاه دارد.

در کنار ریل کیت، قطعات ظاهری و امنیتی مثل بزل کیت سرور هم می‌توانند در نظم، محافظت و امنیت فیزیکی رک نقش داشته باشند.

اجزای ریل کیت سرور

ریل کیت‌ها طراحی یکسانی ندارند. با این حال، بیشتر آن‌ها چند بخش اصلی دارند که در نصب سرور نقش مهمی ایفا می‌کنند.

اجزا	کاربرد
ریل چپ و راست	سرور را از دو طرف داخل رک نگه می‌دارند.
ریل داخلی	روی بدنه سرور قرار می‌گیرد و با ریل خارجی هماهنگ می‌شود.
ریل خارجی	روی ستون‌های رک نصب می‌شود.
Shoulder Screw	در بعضی سرورها روی شاسی قرار دارد و داخل شیار ریل قفل می‌شود.
J-Slot	شیار مخصوصی است که Shoulder Screw داخل آن قرار می‌گیرد.
Thumb Screw	سرور را در جای خود محکم‌تر نگه می‌دارد.
Cable Management Arm	کابل‌ها را پشت سرور مرتب می‌کند.

در بعضی ریل‌ها، همه این قطعات را نمی‌بینید. نوع سرور، نوع رک و مدل ریل مشخص می‌کند که ریل کیت دقیقا چه اجزایی داشته باشد.

انواع ریل کیت سرور

برای شناخت بهتر انواع ریل کیت سرور، باید آن‌ها را از دو زاویه بررسی کنیم:

• از نظر سازگاری با مدل سرور
• از نظر نوع حرکت و نصب

1. ریل کیت OEM یا مخصوص سرور

سازندگان سرور، ریل‌های OEM را برای مدل‌های مشخص تولید می‌کنند. این ریل‌ها با شاسی همان سرور هماهنگی بیشتری دارند و از Shoulder Screw و J-Slot برای قفل کردن سرور کمک می‌گیرند.

ریل‌های OEM نصب تمیز و مطمئنی ایجاد می‌کنند، اما با تعداد محدودی از مدل‌ها سازگاری دارند. در بعضی موارد، یک ریل OEM فقط با یک مدل سرور یا چند مدل نزدیک به هم هماهنگ است.

2. ریل کیت یونیورسال

ریل یونیورسال یا Universal Rail برای شرایطی کاربرد دارد که کاربر نمی‌خواهد برای هر مدل سرور، ریل مخصوص همان مدل را تهیه کند. این ریل‌ها سرور را از گوشه‌ها نگه می‌دارند و به Shoulder Screw نیاز ندارند.

ریل یونیورسال زمانی کاربرد بیشتری دارد که:

• ریل OEM سرور در دسترس نباشد.
• مدل سرور قدیمی باشد.
• رک با چند نوع تجهیز مختلف پر شود.
• تیم فنی به راهکاری انعطاف‌پذیر نیاز داشته باشد.

اگر سرور شما قدیمی است یا ریل OEM آن در دسترس نیست، مخصوصا در زمان خرید سرور استوک HP، بهتر است سازگاری ریل، شاسی و عمق رک را دقیق‌تر بررسی کنید.

3. ریل کیت ثابت یا Static Rail

ریل ثابت یا Fixed Rail یک براکت فلزی L شکل دارد و سرور را در جای خود ثابت نگه می‌دارد. این نوع ریل مکانیزم کشویی ندارد. اگر تکنسین بخواهد روی سرور سرویس انجام دهد، باید سرور را از رک خارج کند.

ریل ثابت برای تجهیزاتی مناسب است که تیم فنی زیاد به آن‌ها دسترسی ندارد. این نوع ریل ساختار ساده‌تری دارد و در بسیاری از سناریوها گزینه اقتصادی‌تری محسوب می‌شود.

4. ریل کیت کشویی یا Sliding Rail

ریل کشویی یا Sliding Rail به سرور اجازه می‌دهد مانند کشو از رک بیرون بیاید. تکنسین با این نوع ریل می‌تواند به سرور دسترسی راحت‌تری داشته باشد و برای سرویس، ارتقا یا بررسی قطعات، سرور را کامل از رک جدا نکند.

ریل کشویی برای محیط‌هایی کاربرد دارد که تیم فنی زیاد با سرورها کار می‌کند یا باید به سرعت به قطعات داخلی دسترسی پیدا کند.

5. ریل کیت Tool-less

ریل Tool-less برای نصب سریع‌تر طراحی شده است. این نوع ریل با مکانیزم قفل یا فشار روی رک‌های دارای سوراخ مربعی قرار می‌گیرد و معمولاً به پیچ، Cage Nut یا ابزار اضافه نیاز ندارد.

اگر تیم فنی باید تعداد زیادی سرور را در زمان کوتاه نصب کند، ریل Tool-less می‌تواند زمان نصب را کاهش دهد.

تفاوت ریل ثابت و ریل کشویی سرور

انتخاب بین ریل ثابت و ریل کشویی به نیاز شما بستگی دارد. اگر دسترسی زیاد به سرور ندارید، ریل ثابت می‌تواند کافی باشد. اگر تیم فنی مرتب سرور را بررسی می‌کند، ریل کشویی انتخاب بهتری است.

معیار مقایسه	ریل ثابت	ریل کشویی
نوع حرکت	سرور را ثابت نگه می‌دارد.	سرور را مثل کشو بیرون می‌آورد.
دسترسی به سرور	دسترسی سخت‌تر است.	دسترسی راحت‌تر است.
مناسب برای	تجهیزاتی با نیاز کمتر به سرویس	سرورهایی با نیاز بیشتر به سرویس
ساختار	ساده‌تر است.	پیشرفته‌تر است.
مدیریت کابل	محدودتر است.	در کنار CMA بهتر عمل می‌کند.

عمق نصب رک چه ارتباطی با ریل کیت دارد؟

قبل از انتخاب ریل کیت، باید عمق نصب رک را بررسی کنید. عمق نصب با عمق کلی رک فرق دارد.

عمق نصب یعنی فاصله بین ستون جلویی و ستون پشتی رک؛ همان جایی که تکنسین ریل را به آن وصل می‌کند. در بعضی رک‌ها، می‌توانید محل ستون‌ها را تنظیم کنید. بنابراین فقط به عدد عمق کلی رک توجه نکنید.

اگر عمق ریل با عمق نصب رک هماهنگ نباشد، ریل درست داخل رک جا نمی‌گیرد و نصب سرور با مشکل روبه‌رو می‌شود.

برای آشنایی بهتر با ساختار رک و نقش یونیت‌ها، می‌توانید مقاله رک سرور چیست را در مجله تیوان سرور بخوانید.

Cable Management Arm یا CMA چیست؟

Cable Management Arm یا CMA بازوی مدیریت کابل است. این قطعه در پشت سرور قرار می‌گیرد و کابل‌های برق و دیتا را مرتب نگه می‌دارد.

وقتی سرور روی ریل کشویی حرکت می‌کند، کابل‌ها هم باید مسیر مشخصی داشته باشند. CMA کمک می‌کند کابل‌ها هنگام بیرون آمدن سرور کشیده یا درهم نشوند.

CMA چه کمکی می‌کند؟

• کابل‌های پشت سرور را مرتب نگه می‌دارد.
• مسیر حرکت کابل‌ها را کنترل می‌کند.
• دسترسی تکنسین به پشت سرور را ساده‌تر می‌کند.
• ظاهر رک را منظم‌تر می‌کند.

نصب ریل کیت سرور چگونه انجام می‌شود؟

روش نصب ریل کیت به نوع ریل، مدل سرور و نوع رک بستگی دارد. با این حال، روند کلی نصب چند مرحله دارد.

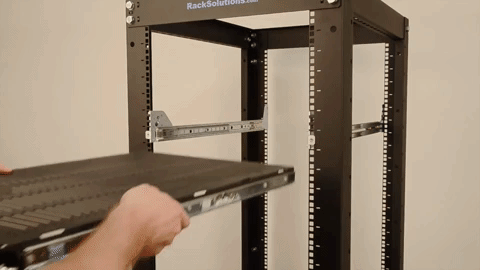

1. آماده‌سازی و نصب ریل‌ها روی رک

اولین قدم، تنظیم عمق ریل‌ها متناسب با رک است. بعد از اینکه عمق ریل به‌درستی تنظیم شد، می‌توانید آن را روی ستون‌های رک نصب کنید.

نحوه نصب ریل‌ها بسته به نوع رک و مدل ریل متفاوت است. بعضی رک‌ها سوراخ‌های رزوه‌دار دارند، بعضی از مهره قفسی استفاده می‌کنند و برخی ریل‌ها هم به‌صورت Tool-less طراحی شده‌اند؛ یعنی بدون نیاز به ابزار خاص روی رک قفل می‌شوند.

در این مرحله مهم است مطمئن شوید ریل‌ها در دو طرف رک کاملاً هم‌سطح و هم‌تراز نصب شده‌اند. کوچک‌ترین اختلاف در ارتفاع یا زاویه می‌تواند هنگام قرار دادن سرور مشکل ایجاد کند.

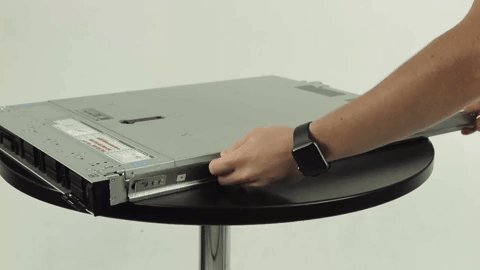

2. اتصال ریل داخلی به بدنه سرور

در بسیاری از سرورهای رک‌مونت، مخصوصاً مدل‌هایی مثل Dell یا HP، ریل‌ها به‌صورت اختصاصی برای همان مدل سرور طراحی شده‌اند. در این نوع ریل‌ها بخشی به نام ریل داخلی وجود دارد که باید ابتدا به بدنه سرور متصل شود.

این اتصال با استفاده از پیچ‌های شانه‌دار یا پین‌های مخصوص انجام می‌شود. این پیچ‌ها در دو طرف شاسی سرور قرار می‌گیرند و داخل شیارهای مخصوص ریل قفل می‌شوند.

مزیت این طراحی این است که سرور به‌صورت محکم روی ریل قرار می‌گیرد و هنگام حرکت دادن یا بیرون کشیدن از رک، تعادل و ایمنی بیشتری دارد.

3. قرار دادن سرور روی ریل و هدایت آن داخل رک

بعد از نصب ریل‌ها، نوبت به قرار دادن سرور داخل رک می‌رسد. اگر از ریل اختصاصی همان سرور استفاده می‌کنید، باید ریل داخلی نصب‌شده روی سرور را با ریل خارجی که روی رک قرار دارد هم‌راستا کنید. سپس سرور را به‌آرامی و با کنترل کامل به داخل رک هدایت کنید.

اگر از ریل یونیورسال استفاده می‌کنید، نیازی نیست قطعه‌ای به بدنه سرور وصل شود. در این حالت سرور مستقیما روی ریل قرار می‌گیرد و به داخل رک کشیده می‌شود.

در هر دو حالت، بهتر است این کار توسط دو نفر انجام شود؛ چون سرورها وزن بالایی دارند و جابه‌جایی نادرست آن‌ها می‌تواند خطرناک باشد.

4. محکم کردن سرور در جای خود

بعد از اینکه سرور به‌طور کامل داخل رک قرار گرفت، باید آن را در جای خود ثابت کنید. در بسیاری از ریل‌های یونیورسال یا شاسی‌های سازگار، امکان استفاده از پیچ‌های انگشتی وجود دارد.

این پیچ‌ها معمولاً در قسمت جلویی سرور بسته می‌شوند و سرور را به ستون رک متصل می‌کنند. با این کار، سرور در اثر لرزش، جابه‌جایی یا کشیده شدن کابل‌ها از جای خود حرکت نمی‌کند.

البته همه سرورها از پیچ انگشتی پشتیبانی نمی‌کنند؛ اما اگر شاسی سرور شما این قابلیت را دارد، حتماً از آن استفاده کنید. این کار ساده، نقش مهمی در افزایش ایمنی و پایداری نصب دارد.

اشتباهات رایج هنگام انتخاب یا نصب ریل سرور

چند اشتباه ساده می‌تواند نصب سرور را سخت کند یا باعث شود ریل با رک و سرور هماهنگ نباشد.

از این اشتباهات دوری کنید:

• انتخاب ریل بدون بررسی مدل دقیق سرور
• توجه نکردن به عمق نصب رک
• نادیده گرفتن وزن سرور
• انتخاب ریل ثابت برای سروری که زیاد سرویس می‌خواهد
• انتخاب ریل کشویی بدون برنامه برای مدیریت کابل
• بررسی نکردن نوع سوراخ رک
• فرض کردن اینکه همه ریل‌های OEM با همه سرورها هماهنگ هستند
• بی‌توجهی به ابزار موردنیاز نصب

جمع بندی

ریل کیت سرور یکی از قطعات مهم برای نصب اصولی سرور داخل رک است. این قطعه کمک می‌کند سرور در جای درست قرار بگیرد، وزن آن بهتر روی رک توزیع شود و تیم فنی هنگام نصب، بررسی یا سرویس دستگاه دسترسی راحت‌تری داشته باشد.

انتخاب ریل مناسب به چند عامل مهم بستگی دارد؛ از جمله مدل دقیق سرور، نوع رک، عمق نصب رک، وزن سرور، نوع سوراخ‌های رک و میزان نیاز به دسترسی فنی. برای مثال، اگر سرور شما زیاد سرویس می‌شود، ریل کشویی گزینه مناسب‌تری است؛ اما اگر دسترسی مداوم به سرور ندارید، ریل ثابت هم می‌تواند نیاز شما را برطرف کند.

در نهایت، قبل از انتخاب یا خرید ریل کیت سرور hp بهتر است سازگاری ریل با مدل سرور، شاسی، عمق رک و نیازهای فنی مجموعه را بررسی کنید تا نصب سرور ایمن‌تر، منظم‌تر و قابل‌اعتمادتر انجام شود.

سوالات متداول

ریل کیت سرور چیست؟

ریل کیت سرور مجموعه‌ای از ریل‌های فلزی است که برای نصب سرور رک‌مونت داخل رک استفاده می‌شود. این قطعه سرور را در جای مشخص نگه می‌دارد و باعث می‌شود نصب، جابه‌جایی و دسترسی به سرور راحت‌تر انجام شود.

ریل کیت سرور چه کاربردی دارد؟

ریل کیت سرور برای نگهداری سرور داخل رک، نظم‌دهی تجهیزات، کاهش فشار روی رک و سرور، دسترسی آسان‌تر به دستگاه و مدیریت بهتر کابل‌ها استفاده می‌شود. در مدل‌های کشویی، ریل کیت امکان بیرون کشیدن سرور از رک را هم فراهم می‌کند.

تفاوت ریل ثابت و ریل کشویی چیست؟

ریل ثابت سرور را در جای خود نگه می‌دارد و امکان حرکت کشویی ندارد. اما ریل کشویی به تکنسین اجازه می‌دهد سرور را مانند کشو از رک بیرون بکشد و بدون خارج کردن کامل دستگاه، به قطعات داخلی آن دسترسی داشته باشد.

آیا هر ریل کیتی برای هر سروری مناسب است؟

خیر. ریل کیت باید با مدل سرور، نوع شاسی، وزن دستگاه و عمق نصب رک سازگار باشد. بعضی ریل‌ها به‌صورت OEM برای مدل‌های مشخص طراحی می‌شوند و بعضی دیگر به‌صورت یونیورسال با تجهیزات مختلف سازگاری بیشتری دارند.

ریل کیت OEM بهتر است یا یونیورسال؟

اگر ریل مخصوص همان مدل سرور در دسترس باشد، ریل OEM معمولاً انتخاب مطمئن‌تری است؛ چون با شاسی سرور هماهنگی بیشتری دارد. اما اگر ریل OEM پیدا نشود یا رک شامل چند نوع تجهیز مختلف باشد، ریل یونیورسال می‌تواند گزینه کاربردی‌تری باشد.

قبل از خرید ریل کیت سرور HP باید به چه نکاتی توجه کرد؟

قبل از خرید، باید مدل دقیق سرور HP، نسل سرور، نوع رک، عمق نصب رک، وزن سرور، نوع سوراخ‌های رک و نیاز به ریل ثابت یا کشویی را بررسی کنید. این موارد مشخص می‌کنند چه ریل کیتی برای نصب ایمن و درست سرور مناسب‌تر است.
