چیدمان رم سرور G11 |‌ راهنمای کامل نصب و پیکربندی رم در HPE Gen11

فرض کنید سرورتان روشن می‌شود، همه‌چیز در ظاهر درست به نظر می‌رسد و رم‌ها هم شناسایی شده‌اند؛ اما عملکرد سیستم آن چیزی نیست که انتظارش را داشتید. نه خطایی دیده می‌شود و نه هشدار خاصی وجود دارد؛ فقط این حس به وجود می‌آید که سرور می‌توانست سریع‌تر و روان‌تر کار کند. در بسیاری از سرورهای نسل یازدهم اچ‌پی، ریشه این مسئله نه به کیفیت رم برمی‌گردد و نه به ظرفیت آن، بلکه در نحوه چیدمان رم سرور G11 پنهان شده است.

سرورهای HPE Gen11 با ورود رم‌های DDR5 و معماری جدید پردازنده‌های Intel Xeon، حساس‌تر از قبل شده‌اند. این‌جا دیگر نمی‌شود رم‌ها را به‌صورت شانسی یا بر اساس تعداد اسلات‌ها نصب کرد. ترتیب قرار گرفتن رم‌ها، انتخاب اسلات‌های درست و رعایت تعادل بین کانال‌های حافظه، مستقیما روی سرعت واقعی رم و پایداری سرور اثر می‌گذارد.

در این مطلب از مجله اینترنتی تیوان سرور قرار است به زبان ساده و کاربردی بررسی کنیم که نحوه چیدمان رم سرور G11 چگونه است و چرا ترتیب پر کردن اسلات‌ها، تعادل بین کانال‌های حافظه و توزیع رم بین پردازنده‌ها اهمیت دارد. قرار نیست وارد توضیحات پیچیده و گیج‌کننده شویم؛ هدف این است که بعد از خواندن این راهنما، بدانید رم‌ها را از کجا شروع کنید، چه اسلات‌هایی اولویت دارند و چطور یک پیکربندی درست و استاندارد برای سرور Gen11 بسازید.

اگر با افت عملکرد رم، سرعت کمتر از انتظار یا ابهام در نصب رم روی سرور G11 مواجه هستید، این مقاله دقیقا برای شما نوشته شده است.

قوانین چیدمان رم سرور G11

سرورهای HPE Gen11 از نظر تئوری انعطاف‌پذیری بالایی در پیکربندی رم دارند و می‌توان آن‌ها را با ترکیب‌های مختلفی از حافظه راه‌اندازی کرد؛ اما HPE به‌صراحت تأکید می‌کند که هر پیکربندی‌ای لزوما بهینه نیست. برای رسیدن به حداکثر کارایی و جلوگیری از خطاهای احتمالی، چینش رم‌ها باید بر اساس مجموعه‌ای از قوانین مشخص انجام شود.

اگر این قوانین رعایت نشوند، ممکن است سرور:

• بخشی از ظرفیت رم را غیرفعال کند
• با افت عملکرد حافظه مواجه شود
• یا حتی در زمان بوت، پیام‌های هشدار و خطای مربوط به DIMM population نمایش دهد

به همین دلیل، HPE در راهنمای رسمی خود مجموعه‌ای از قواعد پایه را برای نصب و چینش رم‌های DDR5 در سرورهای Gen11 تعریف کرده است.

قانون شماره 1: نصب رم وابسته به پردازنده است

اولین اصل در نحوه چینش رم سرور G11 این است که رم‌ها همیشه باید متناسب با پردازنده‌های نصب‌شده روی سرور قرار بگیرند. در سرورهای نسل یازدهم اچ‌پی، هر گروه از اسلات‌های رم مستقیما به یک CPU مشخص متصل است؛ به همین دلیل، اگر پردازنده‌ای روی سرور نصب نشده باشد، اسلات‌های مربوط به آن نیز قابل استفاده نخواهند بود.

به‌عنوان مثال، در یک سرور دو پردازنده‌ای Gen11 که فقط یک CPU روی آن نصب شده است، تنها نیمی از اسلات‌های رم فعال هستند. در چنین شرایطی، نصب رم در اسلات‌های پردازنده‌ی دوم نه‌تنها کمکی به افزایش ظرفیت نمی‌کند، بلکه خارج از اصول استاندارد نصب رم سرور G11 محسوب می‌شود.

قانون شماره 2: اسلات‌های سفید همیشه اولویت نصب دارند!

در هر کانال حافظه، اسلاتی که با رنگ سفید مشخص شده است، اولین اسلات برای نصب رم محسوب می‌شود. قاعده چیدمان رم سرور G11 به شکل زیر است:

• اگر قصد دارید در هر کانال فقط یک ماژول حافظه نصب کنید (پیکربندی 1DPC)، باید تنها از اسلات‌های سفید استفاده شود.
• اسلات‌های مشکی زمانی وارد چرخه می‌شوند که اسلات سفید همان کانال قبلا پر شده باشد.

این ترتیب نقش مهمی در فعال شدن کانال‌های حافظه و عملکرد صحیح رم‌های DDR5 در سرور G11 دارد.

قانون شماره 3: ترکیب Rankهای مختلف روی یک کانال حافظه مجاز نیست

در سرورهای G11، ترکیب ماژول‌هایی با Rank متفاوت روی یک کانال حافظه مجاز نیست؛ مگر در یک حالت خاص:

• زمانی که تمام 16 اسلات مربوط به یک پردازنده پر شده باشند

در این شرایط، رم‌های 2Rank باید در اسلات‌های سفید و رم‌های 1Rank در اسلات‌های مشکی نصب شوند. خارج از این سناریو، ترکیب Rankها می‌تواند باعث ایجاد پیکربندی پشتیبانی‌نشده شود.

قانون شماره 4: ترکیب ماژول‌های x4 و x8 در یک سوکت ممنوع است

حتی اگر ظرفیت و سرعت رم‌ها یکسان باشد، نباید ماژول‌های x4 و x8 را در یک سوکت پردازنده با هم ترکیب کرد. این محدودیت یکی از قوانین سخت HPE در چینش رم سرور G11 محسوب می‌شود.

قانون شماره 5: در سرورهای چندپردازنده‌ای، رم‌ها باید متوازن تقسیم شوند

در سرورهایی که بیش از یک CPU دارند، ماژول‌های رم باید به‌صورت مساوی بین پردازنده‌ها تقسیم شوند و قوانین چینش برای هر پردازنده به‌طور مستقل رعایت شود. عدم رعایت این تعادل می‌تواند سرور را وارد وضعیت پیکربندی نامعتبر یا با کارایی پایین کند.

قانون شماره 6: نوع و ظرفیت DIMMها باید سازگار باشند

حداکثر ظرفیت رم قابل پشتیبانی در سرورهای G11 به سه عامل بستگی دارد:

• تعداد اسلات‌های DIMM روی پلتفرم
• بیشترین ظرفیت DIMM تأییدشده برای آن مدل سرور
• تعداد و مدل پردازنده‌های نصب‌شده

نحوه تعیین سرعت مؤثر رم در سرورهای HPE Gen11

حداکثر سرعت رم در سرورهای HPE Gen11 به چند عامل اصلی بستگی دارد:

• نوع ماژول حافظه (DDR5، SmartMemory و ساختار آن)
• نحوه پیکربندی رم‌ها در اسلات‌ها و کانال‌های حافظه
• مدل پردازنده نصب‌شده روی سرور

اگر رم‌هایی با سرعت‌های متفاوت روی سرور نصب شوند:

• سرور به‌صورت خودکار کمترین سرعت مشترک بین تمام DIMMها و CPUها را انتخاب می‌کند
• در نتیجه، سریع‌ترین رم نیز با همان سرعت پایین‌تر کار خواهد کرد

نکته مهم دیگر این است که رم‌های HPE SmartMemory و ماژول‌های NVDIMM-N مربوط به نسل‌های قبلی سرورها، با سرورهای Gen11 سازگار نیستند. استفاده از ماژول‌های ناسازگار ممکن است باعث شود برخی قابلیت‌های SmartMemory مانند تشخیص اصالت رم یا بهینه‌سازی عملکرد به‌درستی فعال نشوند یا به‌طور کامل غیرفعال بمانند.

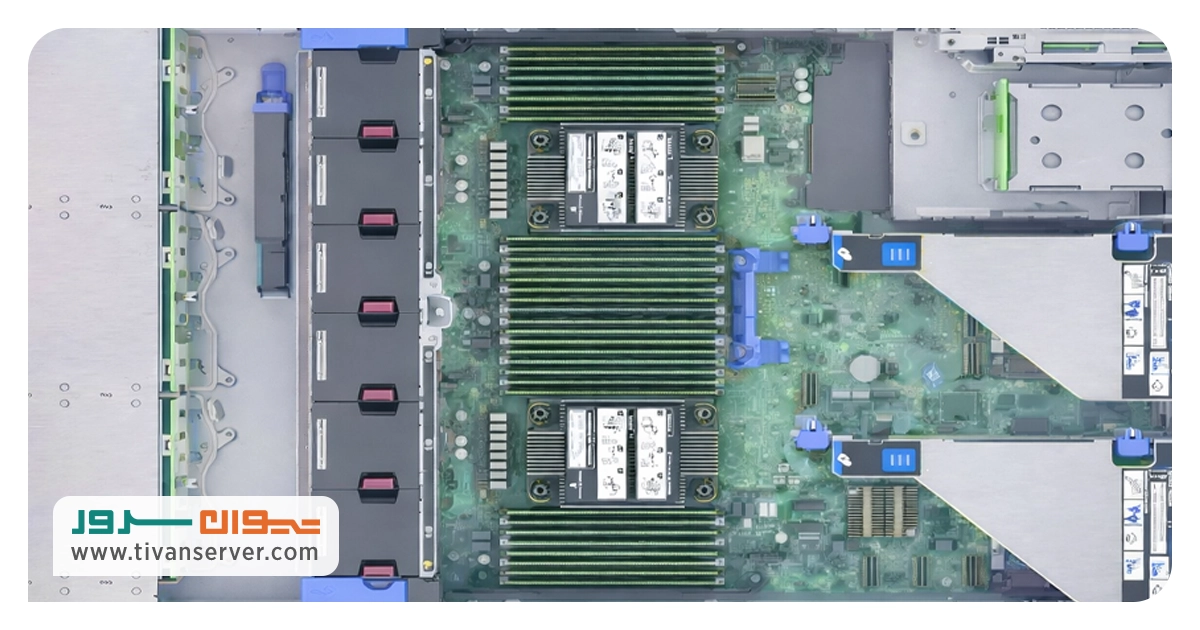

موقعیت اسلات‌های DIMM در سرور G11

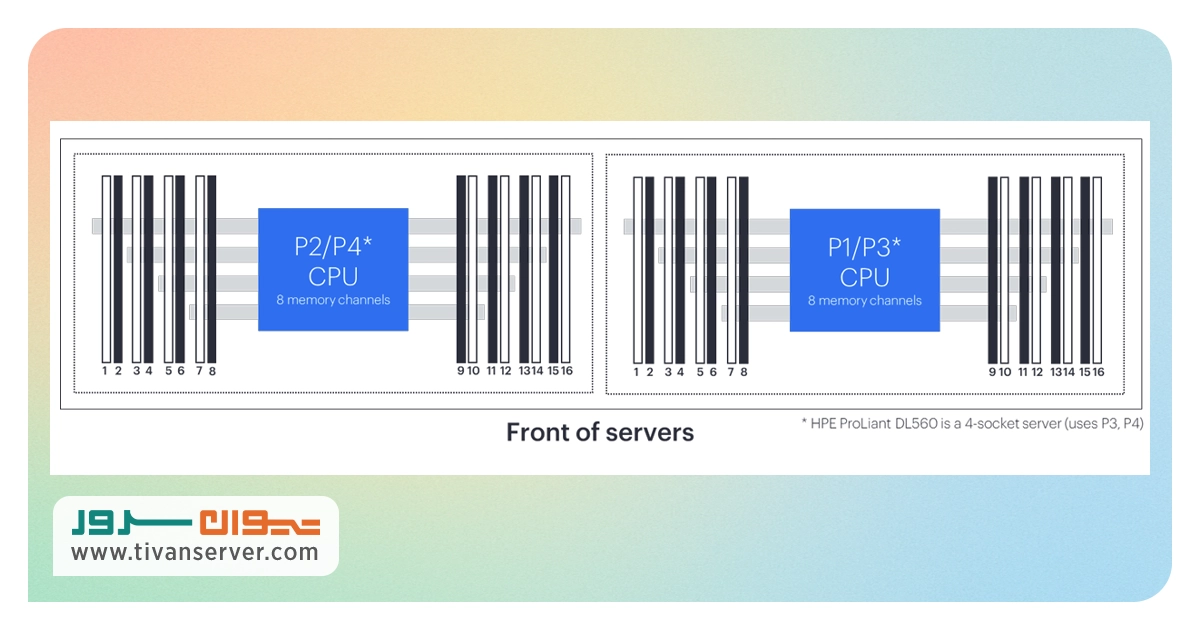

در تمام سرورهای HPE Gen11، منطق کلی چینش رم‌ها یکسان است؛ با این تفاوت که چیدمان فیزیکی اسلات‌های حافظه ممکن است بسته به مدل سرور متفاوت باشد. برای نصب صحیح رم‌ها، HPE الگوی مشخصی ارائه می‌دهد که بر اساس تعداد ماژول‌های رم نصب‌شده، نوع ماژول حافظه و تعداد پردازنده‌های موجود روی سرور مشخص می‌کند کدام اسلات‌ها باید پر شوند تا چیدمان رم سرور G11 به‌درستی و مطابق استاندارد انجام شود.

چینش رم بر اساس تعداد پردازنده‌ها

اگر روی سرور فقط یک پردازنده نصب شده باشد، چینش رم باید صرفا در اسلات‌های مربوط به همان CPU انجام شود. در سرورهای دو پردازنده‌ای که فقط یک CPU فعال دارند، اسلات‌های مربوط به پردازنده‌ی دوم غیرفعال هستند و نباید برای نصب رم استفاده شوند.

در سرورهایی که چند پردازنده روی آن‌ها نصب شده است، رم‌ها باید به‌صورت مساوی بین پردازنده‌ها تقسیم شوند. چینش رم برای هر CPU باید دقیقا بر اساس همان الگوی مشخص انجام شود تا پیکربندی حافظه متوازن باقی بماند. برای رسیدن به بهترین عملکرد، توصیه می‌شود تمام ۸ کانال حافظه هر پردازنده به‌صورت یکسان پر شوند؛ کاری که مستقیماً باعث افزایش پهنای باند و کاهش تأخیر حافظه می‌شود.

اسلات سفید و مشکی چه تفاوتی دارند؟

در هر کانال حافظه در سرورهای G11، دو اسلات DIMM وجود دارد که با رنگ مشخص شده‌اند:

• اسلات سفید: اولین و اصلی‌ترین اسلات برای نصب رم
• اسلات مشکی: اسلات دوم همان کانال

قاعده چینش رم سرور G11 ساده است:

اگر در هر کانال فقط یک ماژول رم نصب می‌کنید، باید فقط از اسلات‌های سفید استفاده شود. اسلات‌های مشکی تنها زمانی مورد استفاده قرار می‌گیرند که اسلات سفید همان کانال قبلاً پر شده باشد. رعایت این ترتیب برای فعال شدن صحیح کانال‌های حافظه ضروری است.

ترتیب استاندارد پر کردن اسلات‌های رم در سرورهای Gen11

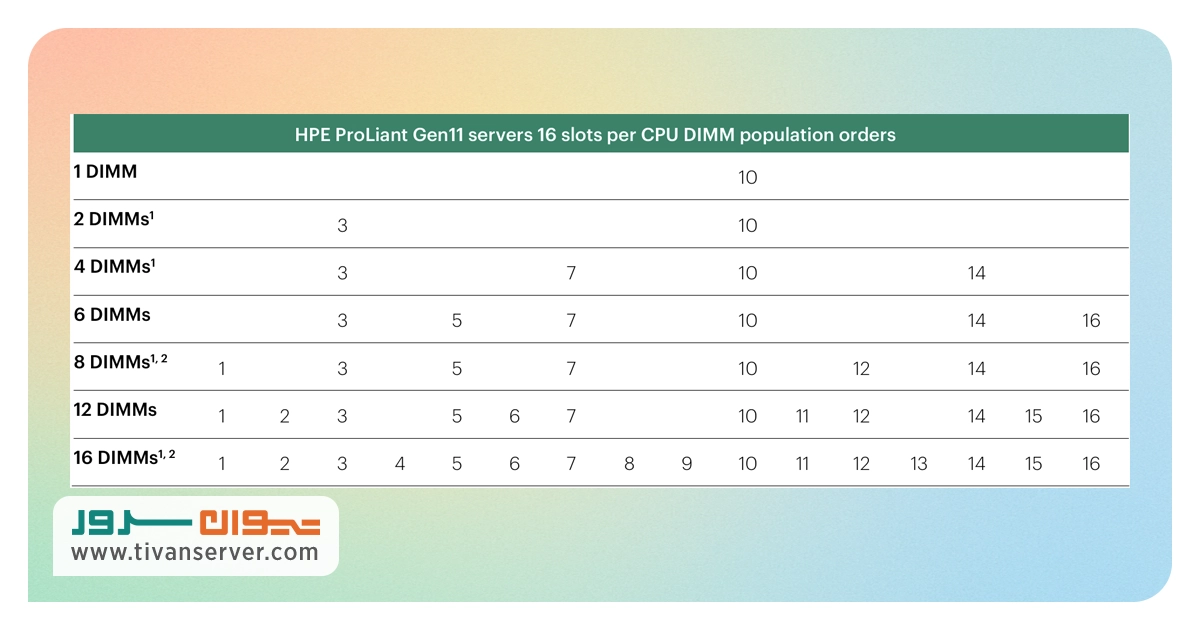

این جدول، ترتیب استاندارد و تأییدشده HPE برای پر کردن اسلات‌های رم در سرورهای Gen11 با 16 اسلات DIMM به‌ازای هر پردازنده را نشان می‌دهد. برای استفاده درست از آن، ابتدا باید تعداد ماژول‌های رم مورد نظر برای هر CPU را مشخص کنید، سپس اسلات‌هایی را که در ردیف مربوط به همان تعداد DIMM آمده‌اند، به همان ترتیب پر کنید.

اعداد داخل جدول، شماره اسلات‌هایی هستند که باید اولویت نصب رم داشته باشند. این ترتیب به‌گونه‌ای انتخاب شده که کانال‌های حافظه به‌صورت متوازن فعال شوند و سرور بتواند از حداکثر پهنای باند حافظه استفاده کند. پر کردن اسلات‌ها خارج از این الگو ممکن است از نظر فنی مجاز باشد، اما معمولاً باعث کاهش کارایی یا نمایش پیام هشدار در زمان بوت سرور می‌شود.

این جدول برای سرورهایی مانند DL360، DL380، ML350 و DL560 Gen11 کاربرد دارد که در هر پردازنده دارای 16 اسلات DIMM هستند.

جدول زیر مربوط به سرورهای HPE Gen11 است که از پردازنده‌های نسل چهارم Intel Xeon مجهز به حافظه HBM استفاده می‌کنند. در این پلتفرم‌ها، به دلیل تفاوت معماری پردازنده و وجود حافظه HBM، الگوی چینش رم با حالت استاندارد سرورهای Gen11 کمی متفاوت است و باید دقیقاً مطابق این جدول انجام شود.

در این جدول مشخص شده است که برای هر تعداد مشخص رم به‌ازای هر CPU، کدام اسلات‌های DIMM باید پر شوند. ترتیب اسلات‌ها به‌گونه‌ای انتخاب شده که تعادل بین کانال‌های حافظه حفظ شود و سرور بتواند بهترین عملکرد ممکن را در کنار حافظه HBM ارائه دهد.

اشتباهات رایج در نحوه چیدمان رم G11

• اسلات‌های سفید همیشه اولویت نصب دارند. استفاده زودهنگام از اسلات‌های مشکی باعث غیرفعال ماندن بخشی از کانال‌های حافظه می‌شود.
• در سرورهای دو پردازنده‌ای، نصب تعداد متفاوت رم روی هر CPU می‌تواند باعث افزایش تأخیر حافظه و کاهش کارایی شود؛ حتی اگر سرور بدون خطا بوت شود.
• سرورهای Gen11 مجهز به پردازنده‌های HBM باید فقط از جدول مخصوص HBM استفاده کنند. به‌کارگیری جدول استاندارد SmartMemory در این سیستم‌ها پیکربندی نادرست ایجاد می‌کند.
• جدول‌های چینش بر اساس تعداد DIMM برای هر پردازنده طراحی شده‌اند، نه مجموع رم کل سرور. این اشتباه یکی از رایج‌ترین دلایل چینش نادرست است.
• ترکیب RDIMM و LRDIMM، یا ماژول‌های x4 و x8 در یک سوکت، از مواردی است که می‌تواند باعث هشدار ROM یا پیکربندی پشتیبانی‌نشده شود.

و در پایان…

در سرورهای HPE Gen11، چینش رم فقط یک مرحله ساده نصب سخت‌افزار نیست؛ بلکه بخشی از طراحی درست سرور محسوب می‌شود. همان‌طور که دیدیم، رعایت ترتیب پر کردن اسلات‌ها، توجه به تعداد رم به‌ازای هر پردازنده، انتخاب جدول صحیح (استاندارد یا HBM) و حفظ تعادل بین کانال‌های حافظه، مستقیماً روی کارایی، پایداری و رفتار واقعی سرور اثر می‌گذارد.

در این مقاله از مجله اینترنتی تیوان سرور تلاش کردیم راهنمایی عملی و قابل استفاده ارائه دهیم تا هنگام نصب یا ارتقای رم سرور G11، تصمیم‌گیری ساده‌تر و دقیق‌تر انجام شود. اگر چینش رم را بر اساس این اصول انجام دهید، زیرساخت شما آماده‌ی استفاده‌ی بهینه از توان واقعی سرورهای نسل یازدهم HPE خواهد بود.
